Řídící a měřící systém pro motorové dynamometry
Pro vířivé dynamometry nebo se stejnosměrným elektrickým pohonem.
Zahrnující softwarovou regulaci dynamometru v režimech F=konst a n=konst.
jak pomocí regulace dynamometru tak pomocí ovládání dodávky paliva. Systém zahrnuje
možnost konfigurovat řadu měřících kanálů se snímáním veličin potřebných při
krátkodobém i dlouhodobém zkoušení motorů např. dle normy ČSN a ISO (teplota
nasávaného vzduchu, teplota výfukových plynů, tlak v sacím potrubí, teplota
chladící kapaliny a oleje, atmosférické podmínky). Systém umožňuje provádět
on-line korekci výkonu dle 6 norem (ČSN, ISO, SAE a další).
 |
 |
 |
 |
|
Pracoviště operátora s otočným monitorem |
|
 |
 |
|
Průmyslové PC a ovládací panel |
|
 |
 |
|

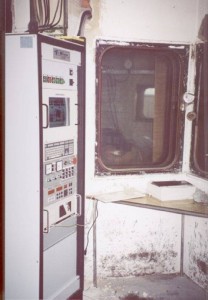

Instalace řídícího systému do starého rozvaděče |
